Šta sprečava curenje struje kroz namote motora?

Unutar svakog elektromotora bakreni namotaji prenose struju. Oni se nalaze unutar čeličnih proreza. Čelik provodi električnu energiju. Bakar provodi struju. Ako se dodirnu, struja curi. Motorne gaćice. Performanse pada. Na kraju, motor pokvari.

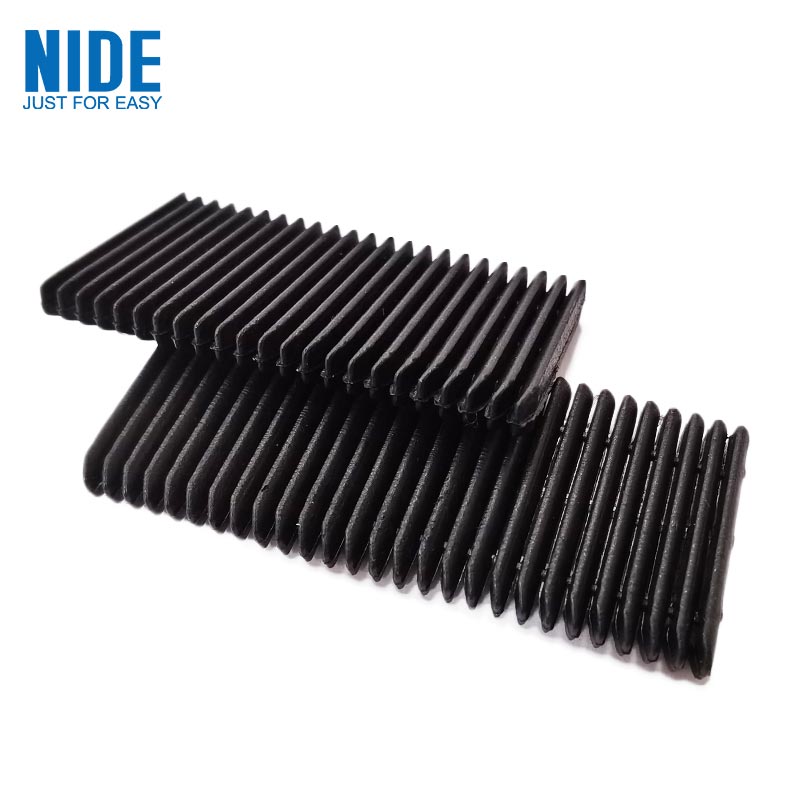

Jedina stvar koja stoji između bakra i čelika je tanak sloj materijala koji se zoveelektroizolacioni papir.

Ne izgleda mnogo. Debljina djelića milimetra. Izrežite na precizne oblike. Ubacite u utor prije nego namoti uđu unutra. Ali bez njega motor ne radi.

Šta izolacioni papir zapravo radi

Jezgro statora je napravljeno od naslaganih čeličnih laminanata. Prorezi su urezani u njih. Inženjer ubacuje komad izolacionog papira u svaki prorez, presavijen da obloži zidove. Zatim ulaze namotaji. Zatim klin proreza zatvara otvor.

List ima tri posla. Prvo, električna izolacija - zaustavite preskakanje struje od bakra do čelika. Drugo, mehanička zaštita - ublažite namotaje od tvrdih ivica čeličnih laminanata. Treće, upravljanje toplotom — neke vrste pomažu u odvođenju toplote od namotaja.

Ako papir pokvari bilo koji od ovih, motor ne radi.

Materijalne porodice

Nije svaki izolacijski papir isti. Različitim motorima su potrebni različiti materijali. Izbor ovisi o temperaturi, naponu, mehaničkom naprezanju i cijeni.

Donja tabela prikazuje najčešće tipove koji se danas koriste u proizvodnji motora.

DMD je radni konj. Pokriva većinu standardnih motora po razumnoj cijeni. NMN dodaje mehaničku žilavost. NHN dodaje otpornost na toplinu. Aramidni papir dodaje oboje plus superiornu dielektričnu čvrstoću. Poliimidna folija je za uske prostore.

Razumijevanje temperaturnih klasa

Svaki izolacijski materijal ima temperaturnu ocjenu. Ovo nije marketing. To je testirana granica.

Odabir pogrešne klase je česta greška. Ako motor radi na 140°C kontinuirano, klasa B (130°C) neće uspjeti. Klasa F (155°C) je minimalno siguran izbor.

Ali imajte na umu: temperatura se odnosi na kontinuirani rad. Vrhunske temperature mogu biti više. Dobri inženjeri dodaju maržu. Motor koji neprekidno radi na 140°C trebao bi dobiti izolaciju klase H, a ne samo klase F.

Ključni parametri: Šta specifikacija zapravo znači

Kadaprocjena izolacionog papira, nekoliko tehničkih parametara je bitno. Evo šta oni znače.

Debljina.Mjereno u milimetrima. Tipični raspon je od 0,15 mm do 0,40 mm za uloške utora. Deblji papir pruža veću dielektričnu čvrstoću i bolju mehaničku zaštitu. Tanji papir ostavlja više prostora za bakar, povećavajući gustinu snage motora. Kompromis je inženjersko prosuđivanje.

Dielektrična čvrstoća.Mjereno u kilovoltima po milimetru. Ovo vam govori koliko napona papir može blokirati prije nego što se pokvari. Tipična vrijednost za DMD je 5-8 kV za lim od 0,2 mm. Više je bolje, ali stvarni zahtjevi zavise od napona motora. Za 400V EV motor, 3-5 kV je dovoljno. Za sisteme od 800V, 6-8 kV je sigurniji.

Zatezna čvrstoća.Izmjereno u njutnima po širini od 15 mm. Ovo vam govori koliku silu povlačenja papir može podnijeti prije cijepanja. Važno jer se papir savija i ubacuje mašinski. Slabi papir puca tokom montaže. Slijedi zastoj.

Izduženje pri prekidu.Postotak rastezanja prije kidanja. Papir koji se rasteže 10-15% je popustljiviji tokom savijanja. Krhki papir puca na oštrim uglovima.

Otpornost na cepanje ivica.Izmjereno u Njutnima. Papir se savija. Nabori stvaraju tačke stresa. Ako je otpor kidanja ivica nizak, papir se cijepa na liniji savijanja tokom umetanja.

Dobar dobavljač navodi ove brojeve na certifikatu materijala. Loš dobavljač kaže da "zadovoljava industrijske standarde" bez davanja stvarnih testnih vrijednosti.

Zašto su EV motori drugačiji

Motori električnih vozila promijenili su tržište izolacijskog papira. Zahtjevi su stroži.

Više temperature.EV motori rade toplije od industrijskih motora. Tečno hlađenje pomaže, ali vruće tačke i dalje dosežu 160-180°C. Materijali klase H (180°C) su standardni. Neki proizvođači prelaze na klasu C (220°C) za dizajn nove generacije.

Viši naponi.Rani EV motori radili su na 300-400V. Noviji sistemi rade na 800V. Nadolazeći sistemi će raditi na 1200V ili više. Zahtjevi za dielektričnu čvrstoću su se udvostručili. Papir koji radi na 400V možda nije siguran za 800V.

Izlaganje ulju.Mnogi EV motori koriste ulje za hlađenje i podmazivanje. Izolacijski papir leži u tom ulju. Neki materijali bubre ili se razgrađuju u ulju. Papiri na bazi poliimida imaju dobre rezultate. Papiri na bazi poliestera mogu imati ograničenja. Zatražite podatke o ispitivanju kompatibilnosti ulja.

Automatizacija.Proizvodne linije EV motora rade velikom brzinom. Papir se uvlači iz rolni, seče, savija i ubacuje automatski. Bitna je konzistentnost materijala. Varijacija debljine od ±0,01 mm može zaglaviti automatizirani umetač.

Tri stvarna problema koja se dešavaju na proizvodnim linijama

Teorijske osobine materijala su jedna stvar. Ono što zapravo krene po zlu u fabrici je drugo.

Prvi problem: papir se trga tokom savijanja.Mašina savija papir u U-oblik kako bi poravnala utor. Ako papir ima nisku čvrstoću na kidanje rubova, on se cijepa na liniji savijanja. Linija se zaustavlja. Operater otklanja zastoj. Proizvodnja se nastavlja. To se dešava na desetine puta po smjeni sa lošim materijalom.

Drugi problem: dimenzije papira se mijenjaju s vlažnošću.Aramidni papir upija vlagu iz vazduha. Pri visokoj vlažnosti širi se. Pri niskoj vlažnosti se skuplja. Mašina je kalibrirana za jednu veličinu. Kada papir promijeni veličinu, presavijeni oblik se mijenja. Umetak ne uspijeva. Dobri dobavljači isporučuju papir u ambalaži otpornoj na vlagu. Dobre fabrike ga čuvaju u klimatizovanim prostorijama.

Treći problem: kontaminacija ljepila.Neki izolacijski papir na jednoj strani ima ljepljivi sloj koji se aktivira toplinom. Nakon umetanja, toplina vezuje papir za zidove proreza. Ako ljepilo curi tokom skladištenja ili prijenosa, lijepi se za vodilice mašine. Prašina se skuplja. Pomeranje poravnanja. Rješenje je čista proizvodnja i pravilno otpuštanje košuljica.

Kako pravilno odrediti izolacijski papir

Ovdje je pravi primjer specifikacije za vučni pogon EV motora.

Pošaljite ovo tri dobavljača. Uporedite izveštaje o testiranju koje oni pružaju. Pitajte za varijaciju — serija do serija, rolna do rolna. Dobavljač koji odgovori podacima je onaj kome treba vjerovati.

Šest pitanja koje kupci postavljaju

Mogu li koristiti isti izolacijski papir za sve svoje motore?
Ne obično. Različiti motori rade na različitim temperaturama i naponima. Standardizacija na jednom materijalu pojednostavljuje zalihe, ali vas tjera da koristite materijal višeg kvaliteta nego što je potrebno za neke motore, povećavajući troškove. Ili koristite materijal nižeg kvaliteta i rizikujete kvar. Bolje je kvalificirati dva ili tri materijala i uskladiti ih s primjenom.

Koja je razlika između NMN i NHN?
Srednji sloj. NMN koristi poliestersku foliju. NHN koristi poliimidni film. Poliimid podnosi više temperature. Za motore koji rade ispod 155°C, NMN je u redu. Za 155-180°C odaberite NHN. Razlika u cijeni je skromna.

Da li deblji papir uvijek znači bolju izolaciju?
Ne uvek. Dielektrična čvrstoća raste s debljinom, ali mehaničko prianjanje postaje teže. Debeli papir zauzima prostor unutar otvora. Taj prostor je mogao držati više bakra. Dizajneri motora ustupaju debljinu izolacije u odnosu na bakreno punjenje. Tanji papir omogućava više bakra, veću snagu, ali zahtijeva bolju kontrolu procesa.

Koliki je rok trajanja izolacionog papira?
Zavisi od uslova skladištenja. U originalnom pakovanju, klimatizovan, aramid papir traje godinama. Materijali na bazi poliestera mogu se brže razgraditi. Glavni rizici su upijanje vlage i starenje ljepila. Ako je papir pohranjen duže od dvije godine, testirajte uzorak prije upotrebe.

Kako da znam da li je papir dobavljača konzistentan?
Zatražite Cpk podatke o debljini. Cpk od 1,33 ili više znači da je proces sposoban. Također zatražite izvještaje o ispitivanju od serije do serije. Ako ih dobavljač ne može proizvesti, on ne kontrolira njihov proces.

Može li se izolacijski papir reciklirati?
Većina je termoreaktivna ili termoplastika visokih performansi. Recikliranje je teško. Neki aramidni papiri se mogu repulzirati, ali taj proces nije široko dostupan. Fokus industrije je na smanjenju otpada prilikom rezanja i umetanja, a ne na recikliranje nakon potrošača.

Napomena o kompatibilnosti sa klinovima za utore

Izolacioni papiroblaže zidove utora. Prorezni klin zatvara otvor. Moraju raditi zajedno.

Klin pritišće papir na otvoru proreza. Ako je papir previše mekan, klin će se zabiti u njega. Ako je papir previše lomljiv, popucat će na kontaktnoj tački klina.

Za EV motore, mnogi inženjeri uparuju aramidni papir sa aramidnim klinovima. Ista porodica materijala, slično termičko širenje i mehaničko ponašanje. Za opšte motore, DMD papir sa klinovima od staklenih vlakana je dokazana kombinacija.

Kada naručujete od dobavljača, navedite obje stavke zajedno. Dobavljač tada može uskladiti sisteme materijala.
