Komutator za električne alate: mala komponenta iza pouzdanih performansi motora

Kada ljudi koriste električne alate kao što su električne bušilice, kutne brusilice, testere i mašine za poliranje, obično se fokusiraju na snagu motora, brzinu i izdržljivost. Međutim, unutar mnogih brušenih elektromotora, mala komponenta igra ključnu ulogu u pretvaranju električne energije u mehaničko kretanje -Komutator za električne alate. Iako je komutator samo mali dio sklopa motora, njegov dizajn direktno utječe na efikasnost motora, radnu stabilnost, razinu buke i vijek trajanja. U industrijama koje zahtijevaju rotirajuću opremu velike brzine, proizvodnja komutatora uključuje precizan inženjering, odabir materijala i strogu kontrolu kvalitete.

Šta je komutator za električne alate?

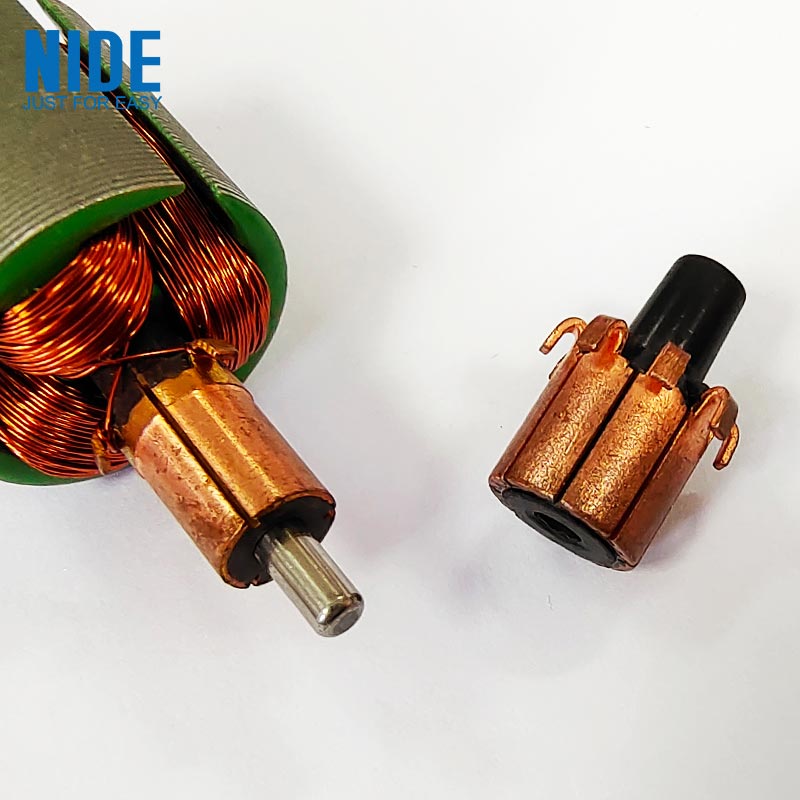

A Komutator za električne alateje rotirajuća električna sklopna komponenta koja se koristi u brušenim DC motorima i univerzalnim motorima. Njegova glavna funkcija je kontrolirati smjer struje koja teče kroz namotaje motora, omogućavajući rotoru motora da nastavi rotirati. Tipični komutator se sastoji od:

Komponenta	Funkcija
Bakarni segmenti	Provodi električnu struju između četkica i namotaja rotora
Izolacijski materijal	Električno odvaja pojedinačne bakrene segmente
Core Structure	Pruža mehaničku podršku za rotirajući rad
Priključci	Povezuje komutator sa namotajima motora

Tokom rada, ugljene četkice dolaze u kontakt s rotirajućom površinom komutatora kako bi prenijele električnu energiju na motor.

Zašto je komutator važan u motorima električnih alata?

Motor električnog alata radi u zahtjevnim uvjetima: Velika brzina rotacije Često pokretanje i zaustavljanje Teška mehanička opterećenja Kontinuirana vibracija Komutator mora održavati stabilan električni kontakt u ovim uvjetima. Dobro dizajniran komutator pomaže u poboljšanju: Efikasnost motora Stabilnost rotacije Električna provodljivost Radni vijek alata Ako se površina komutatora troši neravnomjerno, to može dovesti do problema kao što su: Povećane varnice Smanjena snaga motora Prekomjerno stvaranje topline Skraćeni vijek trajanja četkice

Industrijska tajna: Kvalitet površine komutatora važniji je od njegovog izgleda

Komutator može izgledati kao obična bakrena komponenta, ali stanje njegove površine je izuzetno važno. Proizvođači motora obraćaju veliku pažnju na: Preciznost segmenta Hrapavost površine Tačnost zaobljenosti Izolacijski razmak Čak i male proizvodne razlike mogu uticati na: Stabilnost kontakta sa karbonskim četkama Električni otpor Generisanje toplote Kod električnih alata velike brzine, mala neravnoteža u rotirajućoj komponenti može stvoriti vibracije i smanjiti performanse motora.

Materijali koji se koriste u komutatorima električnih alata

Kombinacija materijala komutatora određuje njegove električne i mehaničke performanse.

Bakarni segmenti

Bakar se najčešće koristi zbog: Visoka električna provodljivost Dobre termičke performanse Odgovarajuća mehanička svojstva

Izolacijski materijali

Izolacija između bakrenih segmenata sprečava električne kratke spojeve. Uobičajeni materijali uključuju: Mica Visokotemperaturna izolacijska smjesa

Specijalni legirani materijali

Neke aplikacije koriste legure bakra za poboljšanje: Otpornost na habanje Mehanička čvrstoća Izvedba velike brzine

Proizvodni proces iza komutatora električnog alata

Proizvodnja pouzdanog komutatora zahtijeva nekoliko preciznih procesa.

Formiranje bakrenog segmenta

Bakarni komadi se oblikuju u precizne segmente prema zahtjevima dizajna motora.

Oblikovanje i montaža

Bakarni segmenti su fiksirani izolacionim materijalima kako bi se stvorila kompletna rotirajuća struktura.

Mašinska obrada i obrada površina

Površina komutatora je precizno obrađena kako bi se osiguralo: Ispravan prečnik Glatka kontaktna površina Stabilna rotacija

Testiranje

Inspekcije kvaliteta mogu uključivati: Mjerenje dimenzija Ispitivanje električne provodljivosti Ispitivanje izolacije Ispitivanje dinamičke ravnoteže

Komutator protiv tehnologije motora bez četkica

S razvojem tehnologije motora bez četkica, neki moderni električni alati zamijenili su tradicionalne motore s četkicom. Razlike uključuju:

Feature	Brušeni motor sa komutatorom	Motor bez četkica
Struktura	Koristi četke i komutator	Koristi elektronski sistem upravljanja
Održavanje	Vremenom je potrebna zamjena četkice	Općenito manje mehaničko habanje
Troškovi	Ekonomičniji dizajn	Viši tehnološki zahtjevi
Aplikacija	Uobičajeno u mnogim tradicionalnim električnim alatima	Sve se više koristi u naprednim alatima

Uprkos rastu motora bez četkica, motori bazirani na komutatorima i dalje su u širokoj upotrebi zbog svoje zrele tehnologije, prednosti u pogledu troškova i pouzdanih performansi.

Uobičajene primjene komutatora u električnim alatima

Komutatori se široko koriste u motorima za:

Električne bušilice

Omogućava stabilnu rotaciju za operacije bušenja i pričvršćivanja.

Kutne brusilice

Podržava veliku brzinu rotacije u zahtjevnim radnim uvjetima.

Električne pile

Održavajte rad motora tokom opterećenja rezanja.

Brusilice i alati za poliranje

Omogućite dosljednu kontrolu brzine za obradu površine.

Skriveni izazov: Upravljanje toplinom i habanjem

Jedan od najvećih izazova u dizajnu komutatora je kontrola odnosa između električnih performansi i mehaničkog trošenja. Tokom rada: Četke stvaraju trenje Električna struja stvara toplinu Rotacija stvara mehanički stres Dobar dizajn komutatora mora balansirati: Provodljivost Otpornost na habanje Temperaturna stabilnost Pouzdanost kontakta Zbog toga su odabir materijala i tačnost proizvodnje bitni.

Budući trendovi komutatora električnih alata

Poboljšana tehnologija materijala

Budući razvoji mogu se fokusirati na: Bolji materijali otporni na habanje Poboljšane performanse legure bakra Duži vijek trajanja

Visoka precizna proizvodnja

Napredna proizvodna oprema će poboljšati: Preciznost dimenzija Površinska konzistencija Efikasnost motora

Razvoj hibridnih motora

Iako su motori bez četkica u porastu, poboljšane tehnologije brušenih motora mogu nastaviti služiti osjetljivim na troškove i industrijskim aplikacijama.

Zaključak: Mala komponenta koja podržava moćne alate

Komutator za električne alate može biti skriven unutar motora, ali njegova uloga je bitna za konverziju električne energije i stabilan rad. Kroz preciznu proizvodnju, napredne materijale i kontinuirano poboljšanje, komutatori i dalje podržavaju pouzdane performanse u bušilicama, brusilicama, pilama i mnogim drugim električnim alatima. Ova mala rotirajuća komponenta pokazuje kako čak i najmanji dijelovi mogu imati veliki utjecaj na performanse industrijske opreme.
