Znate li ulogu i karakteristike ugljičnog četkica za DC motor?

U istosmjernim motorima, ugljični četkice (također nazive četke) su ključne provodljive komponente i imaju važne odgovornosti. Koje su osnovne karakteristike i funkcijeCarbon četkica za DC motor?

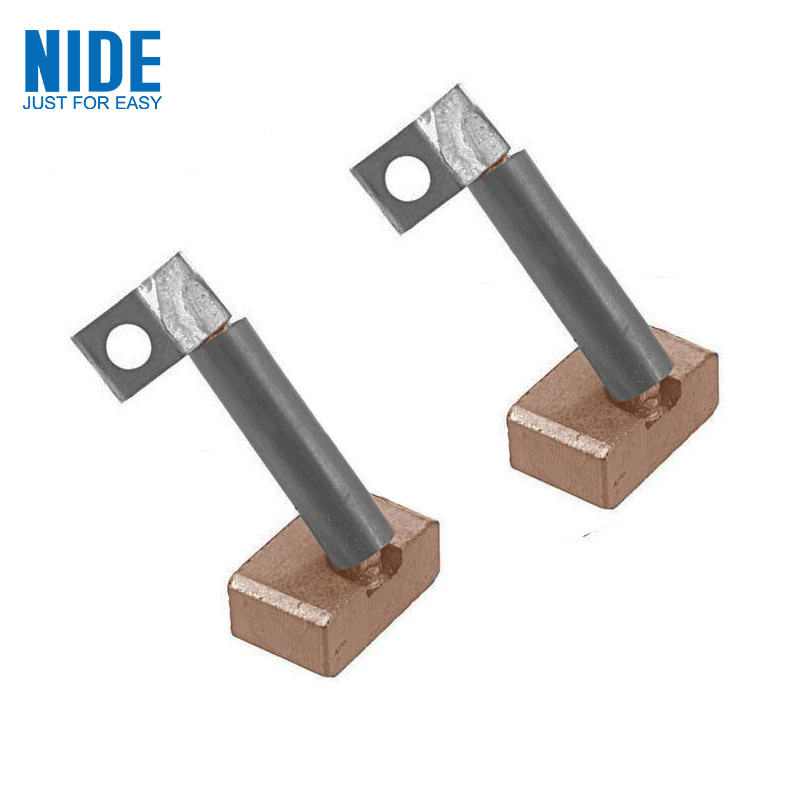

Jedinstvo provodljivosti i otpornosti na habanje:Carbon četkica za DC motorobično se izrađuje od grafitnih ili grafitnih kompozita pomiješanih s metalnim prahom (poput bakra). Graphit pruža ključnu podmazivanje i niski koeficijent trenja kako bi se osiguralo kontrolirano trošenje kada u kontaktu s rotirajućem komutatorom; Dok su komponente sa dodanom metalnom komponente (poput bakrenog praha) značajno poboljšavaju provodljivost kako bi se zadovoljile potrebe velikog trenutnog prijenosa. Ova kombinacija materijala omogućava da izdrži kontinuirano mehaničko trošenje tijekom provođenja struje.

Fleksibilni elastični kontakt: Carbonska četka nije čvrsto fiksna, ali je nježno i kontinuirano pritisnuta na površinu komutatora konstantnim oprugom pritiska. Ovaj elastični kontaktni mehanizam je presudan, jer je i kada je komutator nepravilan zbog rotacije ili laganog premlaćivanja, može se održavati stabilan, električni priključak s niskim otporom, minimiziranjem kontaktnih otpora i iskre.

Pozicioniranje nošenja dijelova: ugljični četkici su potrošni materijal zbog neprekidnog trenja s brzinim rotirajućim komutatorom. Njihov radni vijek utječe faktori kao što su kvalitet materijala, radna struja, brzina motora, komutacija, okoliš (poput prašine, vlage, temperature) i opružnog tlaka. Dizajn bi trebao biti jednostavan za provjeru i zamjenu.

Most prijenosa električne energije je najosnovnija funkcija odCarbon četkica za DC motor. U DC motoru, rotirajuća armatura (rotor) namotavanje treba dobiti struju iz vanjskog statičkog izvora napajanja za generiranje magnetskog polja i momenta. Kao stacionarna komponenta, četkica u obliku fiksne snage na jednom kraju i dijamatoru u obliku rotora na drugom kraju nalazi se na drugom kraju, koji se neprekidno i pouzdano prenosi na radu energetskog rotora (režim motora) ili prenošenje snage koje se stvara navijanjem rotora na vanjsko opterećenje (režim generatora).

Ključna veza u postizanju mehaničke ispravljanja (komutacija): za DC motor da se kontinuirano zakreta, smjer struje u namotu rotora mora biti povremeno prebačen (komutativan) u trenutku prolazi kroz neutralnu liniju magnetnog pola. Segmenti komutatora se okreću s rotorom, a različite segmente kontaktiraju sa fiksnim četkicama ugljika, a automatski mijenjaju krug namotavanja rotora spojen na napajanje (ili opterećenje) u koordinaciji s položajem četkica. Carbon četkica fizički shvata prebacivanje smjera struje u rotirajućem namotu kroz uredno kontakt i odvajanje s različitim segmentima komutatora, odnosno mehaničkog ispravljanja ". To je osnova za kontinuirani rad DC motora.

Održavajte stabilnu električnu priključku: Održavajte bliski kontakt sa proljetnim pritiskom i održavanjem niske otpornosti, niskog gubitka električne priključne staze čak i u slučaju vibracije ili male ekscentričnosti, osiguravajući efikasnost prijenosa energije.

Izrada kombinacije Sparks: U trenutku trenutne komunikacije, zbog postojanja induktivnosti zavojnice, neminovno se generiraju sitne iskre (kombinacije iskre). Dobro dizajnirane karbonske četke imaju određenu sposobnost gašenja luka (sama grafita također ima određenu ulogu) i pomoći u puštanju ovog dijela energije kroz dobar provodljiv put, smanjujući oštećenje iskre pomutatora i namotavanju

Izolacija.

Karbonska četkica za DC motor je nezamjenjiv provodljiv most između stacionarnog kruga i rotirajućeg kruga u DC motoru. Odgovorno je za efikasan prijenos električne energije i fizički izvršilac jezgrene funkcije automatski prebacivanje smjera struje rotora (komutacija). Njegova posebna materijalna kompozicija (provodljiva + otporna na habanje) i metoda elastične presovanja osiguravaju relativno stabilnu i pouzdanu operaciju u oštrim kliznim okruženjima trenja. Međutim, upravo zbog ovog kontinuiranog trenja da postaje ključ koji nosi dio koji zahtijeva redovno održavanje i zamjenu, što ima izravan utjecaj na performanse i život motora. Redovna inspekcija i zamjena ugljičnih četkica koji se nose na granicu važan je dio održavanja normalnog rada DC motora.
